400V，5X8開機服務

輸出

• 輸出功率容量
  24.0 K瓦數 / 30.0 kVA
• 最大可配置功率(瓦)
  24.0 K瓦數 / 30.0 kVA
• 額定輸出電壓
  400V 3PH
• 輸出電壓注釋
  可配置用于 380、400 或 415 V 3 相額定輸出電壓
• 滿負載效率
  95.8 %
• 輸出電壓失真
  低于 5%
• 輸出頻率(與主頻率同步)
  47 - 53 Hz（50 Hz 標稱值）
• 輸出頻率(不同步)
  50Hz +/- 0.1%，額定50Hz
• 其它輸出電壓
  380, 415
• 負載高峰因素
  無限的
• 拓樸
  雙轉換聯機
• 波形類型
  正弦波
• 過載運行
  125% 時為 10 分鐘，150% 時為 60 秒
• 輸出連接
  (1) Hard Wire 4-wire (3PH + G) (備用電池)

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)

  (1) Screw Terminals (備用電池)
• 輸出電壓 THD
  0 到 100% 線性負載下小于 2%，100% 非線性負載下小于 5%
• 輸出電壓容差
  靜態負載下為 +/-1%，100% 負載階躍下為 +/-5%
• 旁路
  內置維修旁路, 內置靜態旁路

輸入

• 額定輸入電壓
  400V 3PH
• 輸入頻率
  40 - 70 Hz（自動感測）
• 輸入端子類型
  Hard Wire 5-wire (3PH + N + G)
• 工作電壓范圍
  304 – 477 V
• 可調整的輸入電壓范圍
  340 - 460 (400V) V
• 滿負載效率
  95.8 %
• 輸入總諧波失真
  少于5%的滿負荷
• 所需輸入保護類型
  3 極斷路器
• 其他輸入電壓
  380, 415
• 最大輸入電流
  43.0 A
• 滿負載下的輸入功率因數
  0.98

電池與運行時間

• 電池類型
  免維護密封鉛酸電池(懸浮電解液)：防漏
• 預裝電池
  3
• 典型充電時間
  5 小時
• 額定電池電壓
  +/-192 V（分組電池的零線參考電壓）
• 放電結束時最大電池電流
  109.0 A
• 空電池槽
  1
• 電池的伏安時容量
  7474
• 可選用電池
  -3-4-MGE-Galaxy-3500-30kVA-400V-5X8-
• 電池電壓放電結束
  + / -154 V
• 電池工作效率
  95.2 %
• 過載工作
  125% 時為 10 分鐘，150% 時為 60 秒

通訊與管理

• 接口端口（多個）
  DB-9 RS-232 , G35T
• 控制盤
  多功能液晶顯示器狀態管理控制臺。
• 有聲報警
  電池供電報警，低電報警
• 緊急關斷
  是的

物理參數

• 高
  1491 , 149.1 cm
• 寬
  523 , 52.3 cm
• 深
  838 , 83.8 cm
• 凈重
  570.0 kg
• 毛重
  601.0 kg
• 裝運高度
  1643 , 164.3 cm
• 裝運寬度
  650 , 65.0 cm
• 裝運深度
  1062 , 106.2 cm

環境

• 工作溫度
  0 - 40 °C
• 工作相對濕度
  0 - 95 %
• 操作高度
  0-999.9 米
• 存儲溫度
  -15 - 45 °C
• 存儲相對濕度
  0 - 95 %
• 存儲高度
  0-15000 米
• 在設備表面1米外可聽到的噪音
  55.0 dBA
• 在線熱耗散
  3685.0 BTU/hr
• 保護等級
  IP 51

相符性

• 管理機構認證
  CE, EN 50091-2, EN/IEC 62040-3, EN/IEC 62040-1-1, IEC
•                                                                  61000-3-2, IEC 61000-3-3, ISO 14001, ISO 9001, VFI-SS-111
• 標準質保
  1 年維修或更換服務

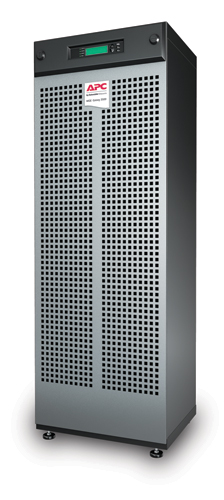

• MGE Galaxy 3500 特點與優勢

  可服務性

  • 不用工具更換電池
    可迅速便捷地更換電池
  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使您可
    以選擇希望 APC 為您提供的服務。
  • 用戶可更換的空氣過濾器
    能夠迅速方便地更換空氣過濾器。
  • 7x24 電話技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓您知
    道可以從何處獲得幫助，從而使您高枕無憂。
  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。

  可服務性

  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 7x24 電話技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓您知
    道可以從何處獲得幫助，從而使您高枕無憂。
  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使您
    可以選擇希望 APC 為您提供的服務。
  • 不用工具更換電池
    可迅速便捷地更換電池
  • 用戶可更換的空氣過濾器
    能夠迅速方便地更換空氣過濾器。

  易管理性

  • 內置Web/SNMP管理
    能通過 Web 瀏覽器實現全功能管理，并可通過標準的網絡管理系統
    （NMS）實現全面管理。
  • 有聲報警
    提供改變市電和UPS電源條件的通知
  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。
  • 環境監測
    防止設備因各種環境威脅因素而發生故障。

  易管理性

  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。
  • 有聲報警
    提供改變市電和UPS電源條件的通知
  • 內置Web/SNMP管理
    能通過 Web 瀏覽器實現全功能管理，并可通過標準的網絡管理系統
    （NMS）實現全面管理。
  • 環境監測
    防止設備因各種環境威脅因素而發生故障。

  可用性

  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。
  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供
    更高的可用性。
  • 自動內部旁路
    在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
  • 熱插拔電池
    在更換電池的整個過程中，確保干凈、不間斷電源以保護設備
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 高級電特性
    優異的功率調節功能，通過IGBT整流器可實現非常低的諧波失真，輸
    入功率因數校正，以及高的電源效率

  可用性

  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供更
    高的可用性。
  • 自動內部旁路
    在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。
  • 熱插拔電池
    在更換電池的整個過程中，確保干凈、不間斷電源以保護設備
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 高級電特性
    優異的功率調節功能，通過IGBT整流器可實現非常低的諧波失真，輸
    入功率因數校正，以及高的電源效率

  總體擁有成本

  • 卓越足跡
    由于 UPS 占地空間小，因此可最大限度地利用配電室的寶貴地板空間
  • 溫度補償電池充電
    根據實際的電池溫度調整充電電壓延長電池壽命
  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少

  總體擁有成本

  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少
  • 溫度補償電池充電
    根據實際的電池溫度調整充電電壓延長電池壽命
  • 卓越足跡
    由于 UPS 占地空間小，因此可最大限度地利用配電室的寶貴地板空間

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient
