輸出

• 輸出功率容量
  100.0 K瓦數 / 100.0 kVA
• 最大可配置功率(瓦)
  500.0 K瓦數 / 500.0 kVA
• 額定輸出電壓
  400V 3PH , 480V 3PH
• 輸出電壓失真
  低于 2%
• 輸出頻率(與主頻率同步)
  50 Hz, 60 Hz
• 輸出頻率(不同步)
  60Hz +/- 0.1%，額定 60Hz, 50Hz +/- 0.1%，額定50Hz
• 其它輸出電壓
  415
• 負載高峰因素
  無限的
• 拓樸
  雙轉換聯機
• 波形類型
  正弦波
• 過載運行
  125% 時為 10 分鐘，150% 時為 60 秒
• 輸出連接
  (1) Hard Wire 4-wire (3PH + G) (備用電池)

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)
• 輸出電壓 THD
  線性負載下小于 2%，非線性負載下小于 3%
• 輸出電壓容差
  靜態負載下為 +/-1%，100% 負載階躍下為 +/-5%
• 轉換時間
  2ms typical
• 旁路
  內置維修旁路, 內置靜態旁路

輸入

• 額定輸入電壓
  400V 3PH , 480V 3PH
• 輸入頻率
  40 - 70 Hz（自動感測）
• 輸入端子類型
  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)
• 工作電壓范圍
  340 - 460 (400V), 408 - 552 (480) V
• 輸入總諧波失真
  少于5%的滿負荷
• 所需輸入保護類型
  3 極斷路器
• 其他輸入電壓
  415
• 最大耐受短路電流 (Icw)
  50.0 kAmps
• 滿負載下的輸入功率因數
  0.99

電池與運行時間

• 電池類型
  VRLA
• 預裝電池
  7
• 典型充電時間
  3.5 小時
• 額定電池電壓
  +/-288V
• 空電池槽
  6
• RBC™ 數量
  6
• 電池的伏安時容量
  36288
• 可選用電池
  APC-Symmetra-PX-100kW-250kW-
• 電池工作效率
  96.5 %
• 過載工作
  125% 時為 10 分鐘，150% 時為 60 秒
• 運行時間
  查看運行時間圖表
  查看運行時間圖表
• 效率
  查看效率圖表

通訊與管理

• 接口端口（多個）
  SYPX250-500_Parallel
• 預裝 SmartSlot™ 卡
  AP9635CH
• 控制盤
  觸摸液晶屏用戶界面
• 緊急關斷
  可選
• 可用的智能插槽數量
  3

物理參數

• 高
  1991 , 199.1 cm
• 寬
  2350 , 235.0 cm
• 深
  1070 , 107.0 cm
• 凈重
  2632.73 kg
• 毛重
  2894.0 kg
• 裝運高度
  2150 , 215.0 cm
• 裝運寬度
  2990 , 299.0 cm
• 裝運深度
  1270 , 127.0 cm

環境

• 工作溫度
  0 - 40 °C
• 工作相對濕度
  0 - 95 %
• 操作高度
  0-999.9 米
• 存儲溫度
  -15 - 40 °C
• 存儲相對濕度
  0 - 95 %
• 存儲高度
  0-15000 米
• 在設備表面1米外可聽到的噪音
  54.0 dBA
• 在線熱耗散
  12378.0 BTU/hr
• 保護等級
  NEMA 1, IP 20

相符性

• 管理機構認證
  c列出的 UL, CE標志, CSA C22.2 No.107.3-05, EN 50091-1,
•                                                                    EN/IEC 62040-1-1, EN/IEC 62040-3, 能源之星 (美國),
•                                                                 Eurobat通用型, FCC 15 部分 A 級, OSHPD, 列出的 UL, VFI-SS-111
• 標準質保
  1 year on-site repair or replace with factory authorized Start-UP

• SY100K250DR-PD 特點

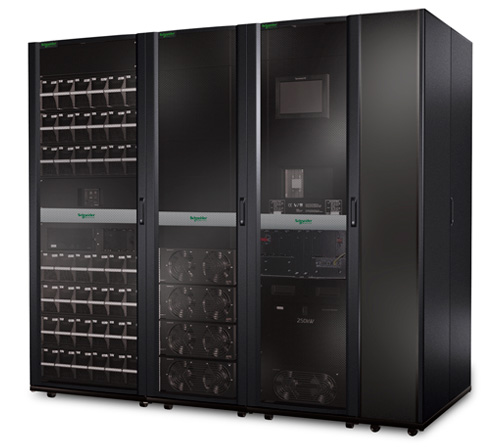

  APC Symmetra PX 100kW，可升級至250kW，帶有右側安裝維護旁路和配電模塊

  • 自動自檢
    定期自檢電池，確保及早檢測出需要更換的電池。
  • 電池故障通知
    提前對電池進行警告性故障分析，以便及時進行預防性維護。
  • 并聯電池模塊
    通過冗余電池提供更高的可用性
  • 不用工具更換電池
    可迅速便捷地更換電池
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。
  • ECO模式
    為正常通電條件下不使用的電氣元件設置旁路的工作模式可以實現
    高的運行效率，同時不會犧牲保護功能
  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 智能電池管理
    通過智能、精確的充電技術獲得最佳的電池性能、壽命和可靠性。
  • LCD觸摸屏顯示
    便于顯示運行模式、系統參數和報警的全彩色文本和模擬圖。
  • Mega Tie
    在維護程序中，通過將負載從一個獨立的Symmetra PX 250/500kW系統
    轉移到另一個系統來進行充分保護。
  • 并聯功能
    UPS系統可以與任何其它獨立的電源同步，從而能夠與下游靜態轉換
    開關一起使用。
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 能夠并行冗余
    通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度
  • 可擴展的運行時間
    需要時允許快速增加更多的運行時間
  • 熱插拔電池
    允許快速增加運行容量或更換現有的電池模塊。所安裝的模塊由系統自動識別。
  • 溫度補償電池充電
    根據實際的電池溫度調整充電電壓延長電池壽命

  Symmetra PX 特點與優勢

  營銷特色

  • 可升級電源容量
    允許以后快速升級減少今天 UPS 規模過大的成本
  • 全額定電源kW等于kVA
    通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
    減少成本
  • 模塊化設計
    通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
  • 用戶可替換電源模塊
    能夠簡單升級和更換電源模塊
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 網絡管理
    通過網絡實現對于UPS的遠程電源管理。
  • 電源模塊并行連接
    可從隔離模塊故障中立即、無縫地恢復，增強可用性
  • 并聯電池模塊
    通過冗余電池提供更高的可用性
  • 用戶可更換電池
    能夠簡單升級和更換電池
  • 可配置為 N+1 內部冗余
    允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
    提供了高可用性

  營銷特色

  • 網絡管理
    通過網絡實現對于UPS的遠程電源管理。
  • 可升級電源容量
    允許以后快速升級減少今天 UPS 規模過大的成本
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 全額定電源kW等于kVA
    通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
    減少成本
  • 電源模塊并行連接
    可從隔離模塊故障中立即、無縫地恢復，增強可用性
  • 并聯電池模塊
    通過冗余電池提供更高的可用性
  • 可配置為 N+1 內部冗余
    允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的
    冗余提供了高可用性
  • 模塊化設計
    通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
  • 用戶可更換電池
    能夠簡單升級和更換電池
  • 用戶可替換電源模塊
    能夠簡單升級和更換電源模塊

  可用性

  • 可配置為 N+1 內部冗余
    允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
    提供了高可用性
  • 冗余智能模塊
    給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性
  • 自動內部旁路
    在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
  • 電源模塊并行連接
    可從隔離模塊故障中立即、無縫地恢復，增強可用性
  • 模塊化設計
    通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
  • 網絡管理
    通過網絡實現對于UPS的遠程電源管理。
  • 可互換電源模塊
    允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由
    系統自動識別。

  Sustainability

  • ENERGY STAR for UPS
    Establishes that the efficiency of the UPS is in the top 25% of the
    market as verified by third party testing
  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient
  • ENERGY STAR for UPS
    Establishes that the efficiency of the UPS is in the top 25% of the
    market as verified by third party testing

  其他性能優勢

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可升級電源容量
    允許以后快速升級減少今天 UPS 規模過大的成本
  • 可編程頻率范圍
    保證與不同輸入頻率的兼容性

  可用性

  • 電源模塊并行連接
    可從隔離模塊故障中立即、無縫地恢復，增強可用性
  • 可配置為 N+1 內部冗余
    允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗
    余提供了高可用性
  • 可互換電源模塊
    允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由系統自動識別。
  • 網絡管理
    通過網絡實現對于UPS的遠程電源管理。
  • 冗余智能模塊
    給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性
  • 自動內部旁路
    在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
  • 模塊化設計
    通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

  易管理性

  • 與StruxureWare數據中心專家管理軟件集成
    一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關鍵提
    示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對復雜的
    物理基礎設施環境的統一查看
  • LED 狀態指示燈
    借助于視頻指示器可以快速了解設備和電源狀態。
  • 有聲報警
    提供改變市電和UPS電源條件的通知

  總體擁有成本

  • 全額定電源kW等于kVA
    通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，減少成本
  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少
  • 包括5x8啟動服務
    為廠家保修全面覆蓋所需
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備

  其他性能優勢

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可升級電源容量
    允許以后快速升級減少今天 UPS 規模過大的成本
  • 可編程頻率范圍
    保證與不同輸入頻率的兼容性

  易管理性

  • 與StruxureWare數據中心專家管理軟件集成
    一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關鍵
    提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對復雜
    的物理基礎設施環境的統一查看
  • 有聲報警
    提供改變市電和UPS電源條件的通知
  • LED 狀態指示燈
    借助于視頻指示器可以快速了解設備和電源狀態。

  總體擁有成本

  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 包括5x8啟動服務
    為廠家保修全面覆蓋所需
  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少
  • 全額定電源kW等于kVA
    通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
    減少成本
