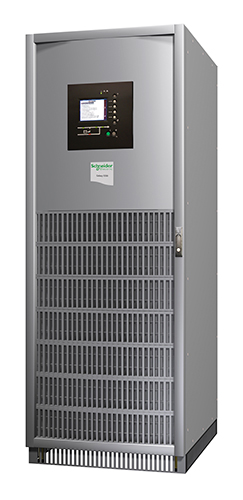

MGE Galaxy 5500，80kVA，400V，集成并聯UPS，5x8開機服務

輸出

• 輸出功率容量
  72.0 K瓦數 / 80.0 kVA
• 最大可配置功率(瓦)
  72.0 K瓦數 / 80.0 kVA
• 額定輸出電壓
  400V 3PH
• 中性輸出電流
  116 A
• 輸出電壓注釋
  可配置用于 380、400 或 415 V 3 相額定輸出電壓
• 滿負載效率
  93.4 %
• 輸出電壓失真
  低于 2%
• 輸出頻率(與主頻率同步)
  50/60 Hz +/- 3 Hz 用戶可調 +/- 0.1
• 輸出頻率(不同步)
  50/60 Hz +/-1 Hz
• 其它輸出電壓
  380, 415
• 負載高峰因素
  03:01
• 拓樸
  雙轉換聯機
• 波形類型
  正弦波
• 過載運行
  125% 時為 10 分鐘，150% 時為 60 秒
• 最大輸出電流
  360
• 輸出連接
  (1) Hard Wire 4-wire (3PH + G) (備用電池)
• 輸出電壓 THD
  線性負載下小于 1%，非線性負載下小于 2.5%
• 輸出電壓容差
  靜態負載和 100% 負載階躍下為 +/-2%
• 旁路
  內置維修旁路, 內置靜態旁路, 外置分路器 可選

輸入

• 額定輸入電壓
  400V 3PH
• 輸入頻率
  45 - 65 Hz
• 輸入端子類型
  Hard Wire 4-wire (3PH + G), Hard Wire 4-wire (3PH + N)
• 工作電壓范圍
  323 - 437 (380V), 340 - 460 (400V), 353 - 477 (415V) V
• 可調整的輸入電壓范圍
  250 - 470 V
• 滿負載效率
  93.4 %
• 輸入總諧波失真
  小于3%的滿負荷
• 所需輸入保護類型
  3 極斷路器
• 其他輸入電壓
  380, 415
• 最大耐受短路電流 (Icw)
  30.0 kAmps
• 最大輸入電流
  116.0 A
• 滿負載下的輸入功率因數
  1.0

電池與運行時間

• 電池類型
  沒有內部電池 - 使用外部電池系統
• 典型充電時間
  10 小時
• 額定電池電壓
  432V
• 替換電池模塊注意事項
  Battery runtimes are estimates only.
• 可選用電池
  MGE-Galaxy-5500-80kVA-400V-UPS-5x8-

通訊與管理

• 預裝 SmartSlot™ 卡
  AP9635CH
• 控制盤
  多功能液晶顯示器狀態管理控制臺。
• 緊急關斷
  是的
• 可用的智能插槽數量
  3

物理參數

• 高
  1900 , 190.0 cm
• 寬
  712 , 71.2 cm
• 深
  850 , 85.0 cm
• 凈重
  520.0 kg
• 毛重
  540.0 kg
• 裝運高度
  2030 , 203.0 cm
• 裝運寬度
  980 , 98.0 cm
• 裝運深度
  960 , 96.0 cm

環境

• 工作溫度
  0 - 40 °C
• 工作相對濕度
  0 - 95 %
• 操作高度
  0-999.9 米
• 存儲溫度
  -20 - 45 °C
• 存儲相對濕度
  0 - 95 %
• 存儲高度
  0-12000 米
• 在設備表面1米外可聽到的噪音
  61.4 dBA
• 在線熱耗散
  16587.0 BTU/hr
• 保護等級
  IP20

相符性

• 管理機構認證
  CE, EN/IEC 62040-3, IEC 62040-1-2, IEC 62040-2, ISO 9001, TUV, VDE
• 標準質保
  1 year on-site repair or replace with factory authorized Start-UP, 1 年
•                                                                         （僅限零件）

可持續提供狀態\

• 電池指令
  符合
• 電池注意事項
  ts_Battery_Notes

常用

• 最大旁路輸入電流
  115.0 A

• MGE Galaxy 5500 特點與優勢

  可用性

  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。
  • 能夠并行冗余
    通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度
  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供更高
    的可用性。
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 高級電特性
    優異的功率調節功能，通過IGBT整流器可實現非常低的諧波失真，輸入
    功率因數校正，以及高的電源效率

  總體擁有成本

  • ECO模式
    為正常通電條件下不使用的電氣元件設置旁路的工作模式可以實現高的
    運行效率，同時不會犧牲保護功能
  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少
  • 寬電壓范圍輸入
    專為惡劣電氣環境設計，以延長電池壽命。
  • 可預測的故障通知
    提供的早期警報故障分析確保了部件及時更換

  可用性

  • 能夠并行冗余
    通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度
  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供更高
    的可用性。
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 高級電特性
    優異的功率調節功能，通過IGBT整流器可實現非常低的諧波失真，輸入
    功率因數校正，以及高的電源效率
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  可服務性

  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓您知
    道可以從何處獲得幫助，從而使您高枕無憂。
  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使您可
    以選擇希望 APC 為您提供的服務。

  適應性

  • 靈活的設計
    可用于廣泛的配置，以適應任何運行環境

  適應性

  • 靈活的設計
    可用于廣泛的配置，以適應任何運行環境

  總體擁有成本

  • 寬電壓范圍輸入
    專為惡劣電氣環境設計，以延長電池壽命。
  • ECO模式
    為正常通電條件下不使用的電氣元件設置旁路的工作模式可以實現高
    的運行效率，同時不會犧牲保護功能
  • 輸入功率因數校正
    通過使用小型發電機和電線連接,使安裝費用最少
  • 可預測的故障通知
    提供的早期警報故障分析確保了部件及時更換

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  易管理性

  • 網絡管理功能
    “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供基
    于標準的管理功能。”
  • LED Indicators
    為您提供了解公用電力情況、UPS和電池狀態的便利方式。
  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。
  • 與StruxureWare Central軟件集成
    一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配
    關鍵提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提
    供對復雜的物理基礎設施環境的統一查看

  可服務性

  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使
    您可以選擇希望 APC 為您提供的服務。
  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓
    您知道可以從何處獲得幫助，從而使您高枕無憂。

  易管理性

  • LED Indicators
    為您提供了解公用電力情況、UPS和電池狀態的便利方式。
  • 與StruxureWare Central軟件集成
    一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配
    關鍵提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供
    對復雜的物理基礎設施環境的統一查看
  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。
  • 網絡管理功能
    “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供基
    于標準的管理功能。”
