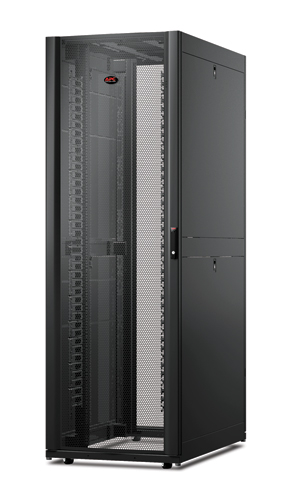

NetShelter SX 48U網絡機柜，750mm寬x1200mm深，帶側板，黑色

物理參數

• 高
  2258 , 225.8 cm
• 寬
  750 , 75.0 cm
• 深
  1200 , 120.0 cm
• 機架高度
  48 U
• 凈重
  185.45 kg
• 毛重
  208.18 kg
• 裝運高度
  2385 , 238.5 cm
• 裝運寬度
  851 , 85.1 cm
• 裝運深度
  1321 , 132.1 cm
• 顏色
  Black
• 最大安裝深度
  959.0 , 95.89 cm
• 最小安裝深度
  11.0 英寸
• 前門
  16.0 計量器
• 垂直柱
  16.0 計量器
• 后門
  16.0 計量器
• 頂部
  18.0 計量器
• 側板
  18.0 計量器
• 每個運輸托盤上產品數量
  1.0
• 機架寬度
  19"
• 承重能力（動載荷）
  1022.73 kg
• 承重能力（靜載荷）
  1363.64 kg

環境

• 保護等級
  IP 20

相符性

• 管理機構認證
  UL 2416, UL 60950-1
• 標準質保
  5 年維修或更換服務

可持續提供狀態\

• RoHS
  符合
• REACH
  REACH: 不含SVHC
• PEP
  可在Documentation（文件）選項卡中獲得
• EOLI
  可在Documentation（文件）選項卡中獲得
• ts_other_compliance_info
  中國RoHS

• AR3347 特點

  NetShelter SX 48U網絡機柜，750mm寬x1200mm深，帶側板，黑色

  • 電纜保護和穿通
    通過開放式縱向安裝導軌和頂蓋上很大的電纜開口，維護并整理
    很粗的電纜束，以提高效率。
  • 高頻率設計
    通過氣流管理面板、左側的縱向安裝導軌和側氣道套件，可以確保
    聯網交換機處在足夠的來自冷氣道的橫向氣流中，并對熱氣進行絕熱，
    防止熱氣又進入冷氣道。 此外，正面的左側縱向安裝導軌可以阻擋
    聯網交換機中排出的空氣。
  • 改進的電纜接入方式
    縱向安裝導軌是開放式導軌，以便穿過更多電纜，頂蓋也采用大開
    口設計，以便將電纜穿入/穿出機箱。
  • 集成式模塊化毛刷區
    光滑的塑料銷可以適當彎曲。
  • 與外部電源進行輸出同步
    NetShelter SX 頂蓋上有超大電纜入口，安裝起來也很靈活，不必
    使用工具，裝了還能卸。

  NetShelter SX 特點與優勢

  其他性能優勢

  • 帶固定器具和快速對齊裝置的可調安裝導軌
    垂直安裝導軌可以1/4英寸（6.4毫米）的增量進行調整，幾乎涵蓋
    了IT設備的任何安裝要求。機柜安裝導軌和側面支柱集成了輕松對
    準功能用于快速對準驗證，無需使用工具來驗證對其與否。前后都
    標出了U位置的編號，以便能夠快速安裝設備。
  • 機柜按訂單裝配(ATO)選項可用
    機柜ATO（按訂單裝配）選項提供了一種超出標準機柜型號的客戶
    機柜定制級別。這種定制僅限于機柜本身的裝配，不包括額外的機
    柜元件。例如，可以裝配沒有側面板、門或無側面板和門的機柜。
    對于機柜的尺寸選項和可用性，請訪問apc.com。
  • 預先安裝的全機柜高度后面附件通道
    集成的和可調的后部附件通道為免工具安裝的附件提供了零U安裝
    位置。每個通道有兩個安裝隔室，用于支持最多四個附件為一組的
    組合，如機架配電單元和垂直理線器。1070毫米（42英寸）和825
    毫米（32英寸）深的機柜和網絡機柜包括兩個通道。1200毫米
    （48英寸）深的機柜包括四個通道。通道在工廠被預先安裝在機柜
    的后部，但可以沿著側面支柱移動到機柜的其它位置，以便將電纜
    管理器重新放置在最需要它的地方。
  • 針對機架上已安裝設備的運輸的特殊包裝選項
    帶有防震包裝的機柜是包裝設計中有相關規定的標準機柜和用于運
    輸機柜中已安裝設備的機柜組件。對于機柜的尺寸選項和可用性，
    請訪問apc.com。
  • 集成的連接硬件，帶有多種寬度機柜對齊功能
    機柜包括預先安裝的連接件，用于在行中加入一個機柜并為機柜提
    供額外的穩定性。預先安裝的連接件包括用于連接相鄰機柜的幾個
    孔，孔的中心距為600mm或24英寸，取決于地板布局。
  • 外形較小的腳輪和可從下面或上面進行調節的調平底腳
    作為標準，機柜在交貨時配有調平底腳和腳輪。調平底腳可使用螺
    絲刀或鉆頭進行快速調整，而無需使用扳手伸到下面去擰。
  • 雙開后門設計
    雙開后門設計有助于優化地板空間的使用，后門的開關只需要占用
    279 mm 的操作空間。

  其他性能優勢

  • 帶固定器具和快速對齊裝置的可調安裝導軌
    垂直安裝導軌可以1/4英寸（6.4毫米）的增量進行調整，幾乎涵蓋
    了IT設備的任何安裝要求。機柜安裝導軌和側面支柱集成了輕松對
    準功能用于快速對準驗證，無需使用工具來驗證對其與否。前后都
    標出了U位置的編號，以便能夠快速安裝設備。
  • 機柜按訂單裝配(ATO)選項可用
    機柜ATO（按訂單裝配）選項提供了一種超出標準機柜型號的客戶
    機柜定制級別。這種定制僅限于機柜本身的裝配，不包括額外的機
    柜元件。例如，可以裝配沒有側面板、門或無側面板和門的機柜。
    對于機柜的尺寸選項和可用性，請訪問apc.com。
  • 針對機架上已安裝設備的運輸的特殊包裝選項
    帶有防震包裝的機柜是包裝設計中有相關規定的標準機柜和用于運
    輸機柜中已安裝設備的機柜組件。對于機柜的尺寸選項和可用性，
    請訪問apc.com。
  • 預先安裝的全機柜高度后面附件通道
    集成的和可調的后部附件通道為免工具安裝的附件提供了零U安裝
    位置。每個通道有兩個安裝隔室，用于支持最多四個附件為一組的
    組合，如機架配電單元和垂直理線器。1070毫米（42英寸）和825
    毫米（32英寸）深的機柜和網絡機柜包括兩個通道。1200毫米
    （48英寸）深的機柜包括四個通道。通道在工廠被預先安裝在機柜
    的后部，但可以沿著側面支柱移動到機柜的其它位置，以便將電纜
    管理器重新放置在最需要它的地方。
  • 集成的連接硬件，帶有多種寬度機柜對齊功能
    機柜包括預先安裝的連接件，用于在行中加入一個機柜并為機柜提供
    額外的穩定性。預先安裝的連接件包括用于連接相鄰機柜的幾個孔，
    孔的中心距為600mm或24英寸，取決于地板布局。
  • 外形較小的腳輪和可從下面或上面進行調節的調平底腳
    作為標準，機柜在交貨時配有調平底腳和腳輪。調平底腳可使用螺絲
    刀或鉆頭進行快速調整，而無需使用扳手伸到下面去擰。
  • 雙開后門設計
    雙開后門設計有助于優化地板空間的使用，后門的開關只需要占用
    279 mm 的操作空間。

  安全性

  • 集成式電氣接地
    頂蓋、側面板和前后門通過機柜架接地。機柜架上還有八個電氣接
    地插頭用于外部接地。
  • 專為加強的結構穩定性設計
    經過驗證的框架設計、大型量規安裝導軌和重型腳輪提供了3000磅
    （1364公斤）靜態（調平底腳）載荷等級和2250磅（1023公斤）
    動態（腳輪）載荷等級。機柜已經過測試和批準，能夠通過結合適
    當的螺栓固定配件來滿足不同的抗震要求。對于具體要求的產品文
    檔，請訪問apc.com。

  兼容性

  • 兼容施耐德電氣的機架系統
    與施耐德電氣的多種機架配件產品兼容，從而提供了創建完整機架
    系統的能力。使用業界領先的施耐德電氣設計門戶——“小型IT解決
    方案設計師”配置器來配置機架解決方案，再加上產品兼容性驗證
    和實用的第三方設備目錄，能夠幫助您對于您的理想的機架解決方
    案進行可視化。
  • 集成了InfraStruXure產品
    施耐德電氣的制冷、配電和電纜管理產品可與IT機柜無縫合作，從
    而能夠提供一個完整的基礎設施支持系統。
  • 確保與廠商無關的EIA-310 19英寸機架安裝兼容性
    與廠商無關的安裝可保證與所有符合EIA-310標準的19英寸設備的
    兼容性。“完全相合”退款保證可使您高枕無憂，所有符合EIA-310-E
    標準的機架安裝式設備都可以安裝到NetShelter機柜中。
  • 針對高容量電纜管理系統而進行了優化
    NetShelter SX機柜已經過優化，能夠與高容量電纜管理系統一起使
    用，這些高容量電纜管理系統附在機柜內部的設備安裝導軌上且與
    安裝設備的U空間對齊，并能夠為電纜走線和管理電纜提供通道。

  兼容性

  • 針對高容量電纜管理系統而進行了優化
    NetShelter SX機柜已經過優化，能夠與高容量電纜管理系統一起
    使用，這些高容量電纜管理系統附在機柜內部的設備安裝導軌上且
    與安裝設備的U空間對齊，并能夠為電纜走線和管理電纜提供通道。
  • 兼容施耐德電氣的機架系統
    與施耐德電氣的多種機架配件產品兼容，從而提供了創建完整機架
    系統的能力。使用業界領先的施耐德電氣設計門戶——“小型IT解決
    方案設計師”配置器來配置機架解決方案，再加上產品兼容性驗證和
    實用的第三方設備目錄，能夠幫助您對于您的理想的機架解決方案
    進行可視化。
  • 集成了InfraStruXure產品
    施耐德電氣的制冷、配電和電纜管理產品可與IT機柜無縫合作，從而
    能夠提供一個完整的基礎設施支持系統。
  • 確保與廠商無關的EIA-310 19英寸機架安裝兼容性
    與廠商無關的安裝可保證與所有符合EIA-310標準的19英寸設備的兼
    容性。“完全相合”退款保證可使您高枕無憂，所有符合EIA-310-E標準
    的機架安裝式設備都可以安裝到NetShelter機柜中。

  使用方便性

  • 可快速拆卸的前、后門設計
    可以將前門移至另一側，或者將其與后門互換。前后門采用簡單的抬
    起式設計，易于拆卸。
  • 半高側板和選件，帶有用于通過的刷條
    半高度的快速釋放側面板減少了尺寸和重量，便于搬運和接入設備。
    利用一把鑰匙和門就能給側面板上鎖。目前可用的是集成有通孔和刷
    條的側面板選件，用于將電纜安排到一行中相鄰的機架，同時仍保持
    適當的氣流。
  • 簡單選擇
    不需要花時間進行選擇和編制多個零件編號來創建一個單一機柜。通
    過處理詳細信息和提供具有單一零件編號的完整機柜，施耐德電氣使
    其變得相當容易。
  • 提供機柜調節工具和五金件
    作為標準，所有機柜提供了一個五金器具袋，袋中包括用于安裝IT設
    備的五金件和用于簡單調整機柜的工具。
  • 具有曲線輪廓的穿孔前門
    穿孔的前門和后門能夠為服務器和聯網設備提供充足的通風。前門穿
    孔區域經過了優化，具有曲線輪廓，以提供更大的表面積并允許更大
    的穿孔覆蓋范圍和更高的穿孔率。
  • 設備安裝導軌集成有臨時性布線系統
    設備安裝導軌包括EIA 19英寸安裝空間旁邊的零U固定孔，允許安裝
    APC公司的數據分配電纜（DDC）補丁系統而不占用任何關鍵設備的
    U空間。AV和網絡機柜設計不包括用于集成DDC布線的孔位。其它
    1U、2U和后部機柜零U選件可與這些機柜一起使用。
  • 吊環螺栓支撐集成在機柜框架中
    在機柜框架的頂部有吊環螺栓孔，允許使用提升機構和吊環螺栓來吊
    起機柜進行移動和放置。對于吊環螺栓的要求和機柜重量限制的詳細
    信息，請參考機柜用戶文檔。
  • 帶有預安裝刷子的電纜接入孔
    頂部的大尺寸電纜接入槽為高架電纜的進出提供了通道。底部設計允
    許電纜無障礙地穿過活動地板。頂部包括在偏向機柜前面的位置預裝
    有刷條的開孔，以允許數據電纜穿過并起到遏制氣流的作用。
  • 易于拆卸的電纜接入頂板
    通過簡單的可拔出銷軸式鉸鏈就可將頂部拆下，用于在設備安裝期間
    或者甚至是在電纜布線已經到位且經過電纜開孔的情況下接入電纜。
    一旦拆下之后，頂部是可以翻轉的，可以為配電插頭和連接器重新
    定位更大的電纜開孔。

  安全性

  • 專為加強的結構穩定性設計
    經過驗證的框架設計、大型量規安裝導軌和重型腳輪提供了3000磅
    （1364公斤）靜態（調平底腳）載荷等級和2250磅（1023公斤）
    動態（腳輪）載荷等級。機柜已經過測試和批準，能夠通過結合適
    當的螺栓固定配件來滿足不同的抗震要求。對于具體要求的產品文
    檔，請訪問apc.com。
  • 集成式電氣接地
    頂蓋、側面板和前后門通過機柜架接地。機柜架上還有八個電氣
    接地插頭用于外部接地。

  使用方便性

  • 易于拆卸的電纜接入頂板
    通過簡單的可拔出銷軸式鉸鏈就可將頂部拆下，用于在設備安裝期
    間或者甚至是在電纜布線已經到位且經過電纜開孔的情況下接入電
    纜。一旦拆下之后，頂部是可以翻轉的，可以為配電插頭和連接器
    重新定位更大的電纜開孔。
  • 吊環螺栓支撐集成在機柜框架中
    在機柜框架的頂部有吊環螺栓孔，允許使用提升機構和吊環螺栓來
    吊起機柜進行移動和放置。對于吊環螺栓的要求和機柜重量限制的
    詳細信息，請參考機柜用戶文檔。
  • 可快速拆卸的前、后門設計
    可以將前門移至另一側，或者將其與后門互換。前后門采用簡單的
    抬起式設計，易于拆卸。
  • 帶有預安裝刷子的電纜接入孔
    頂部的大尺寸電纜接入槽為高架電纜的進出提供了通道。底部設計
    允許電纜無障礙地穿過活動地板。頂部包括在偏向機柜前面的位置
    預裝有刷條的開孔，以允許數據電纜穿過并起到遏制氣流的作用。
  • 提供機柜調節工具和五金件
    作為標準，所有機柜提供了一個五金器具袋，袋中包括用于安裝IT設
    備的五金件和用于簡單調整機柜的工具。
  • 半高側板和選件，帶有用于通過的刷條
    半高度的快速釋放側面板減少了尺寸和重量，便于搬運和接入設備。
    利用一把鑰匙和門就能給側面板上鎖。目前可用的是集成有通孔和刷
    條的側面板選件，用于將電纜安排到一行中相鄰的機架，同時仍保
    持適當的氣流。
  • 設備安裝導軌集成有臨時性布線系統
    設備安裝導軌包括EIA 19英寸安裝空間旁邊的零U固定孔，允許安裝
    APC公司的數據分配電纜（DDC）補丁系統而不占用任何關鍵設備
    的U空間。AV和網絡機柜設計不包括用于集成DDC布線的孔位。
    其它1U、2U和后部機柜零U選件可與這些機柜一起使用。
  • 簡單選擇
    不需要花時間進行選擇和編制多個零件編號來創建一個單一機柜。
    通過處理詳細信息和提供具有單一零件編號的完整機柜，施耐德電
    氣使其變得相當容易。
  • 具有曲線輪廓的穿孔前門
    穿孔的前門和后門能夠為服務器和聯網設備提供充足的通風。前門
    穿孔區域經過了優化，具有曲線輪廓，以提供更大的表面積并允許更大的穿孔覆蓋范圍和更高的穿孔率。
